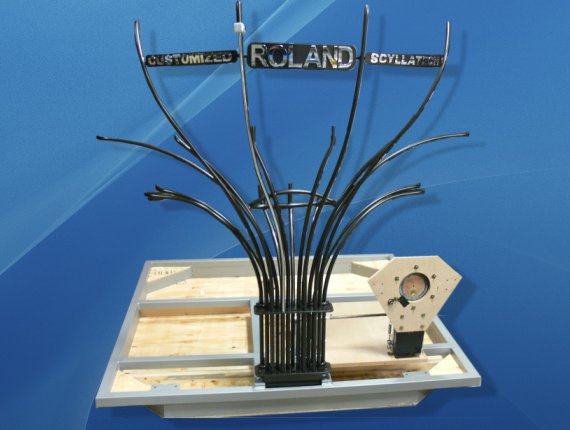

Even een vooruitblik op het drumrack, een eigenwijs, maar functioneel ontwerp.
We gaan eerst verder met de drumpads,
want daar moet de elektronika en nog een subtiel ideetje in verwerkt worden.

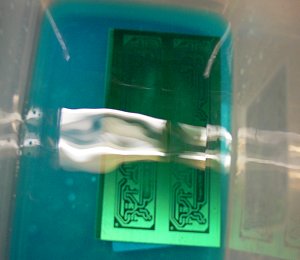

Voor de elektronika ets ik de printjes op een eenvoudige, maar doeltreffende manier.




Zo'n printje maakt het monteren van de componenten een stuk eenvoudiger en het uiteindelijke produkt betrouwbaarder.

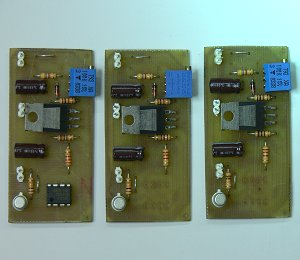

Hier ziet U een triggerset (boven) en een module met 3 blauwe powerleds.

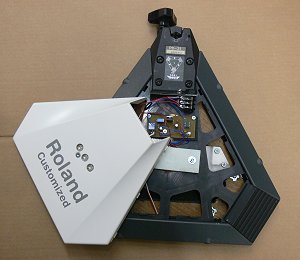

Het printje bevestigd op het kunststof binnenwerk van het drumpad.

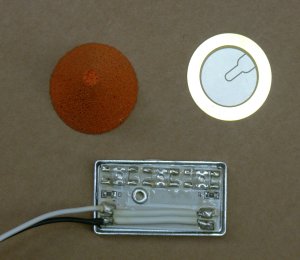

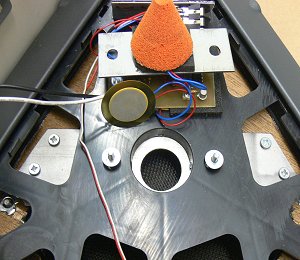

Onder het printje zit een triggerset. Deze is bedoeld om de powerleds bij iedere aanslag op het gaasvel te laten flitsen. De trigger (nu voor de foto) boven op het printje, komt in het ronde gat, waarbij de smalle punt van het oranje schuim ook weer het gaasvel net raakt. Deze trigger verzorgt het aansturen van het geluid en de intensiteit hiervan.

In de kunststof buitenrand zit ook een trigger, die weer een ander geluid stuurt.

De aluminium plaat onder het kunststof zit vast aan de houten rand en gaat met twee draadeindjes via een ruim gat door het kunststof, waar de trigger op gemonteerd wordt. Dit is nodig omdat het hout in flexibel rubber hangt en zo een cardanische ophanging verkregen wordt, die overspraak naar een ander pad voorkomt.




Achter in het deksel zitten de powerleds, die bij elke slag op het vel een korte blauwe flits geven.

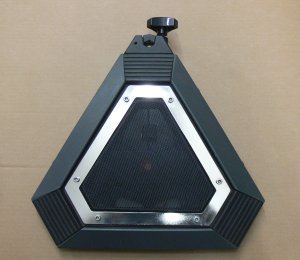

Hier is het pad klaar en zo moeten er dan 9 gemaakt worden.









De onderdelen worden in de expoxy-primer gespoten voor een goede hechting

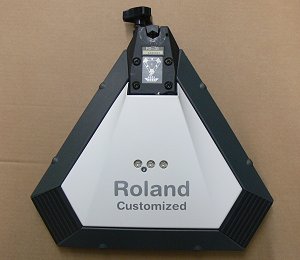

De achterkant weer dicht, stickertje er op en de powerleds goed zichtbaar.


Nu de pads klaar zijn en één voor één getest en afgesteld,  kunnen we door met het drumrack.
Dus op naar pagina 4.
